NIPPON BAUER Y.K.

KLEMMシリーズ

超小型~大型削孔機

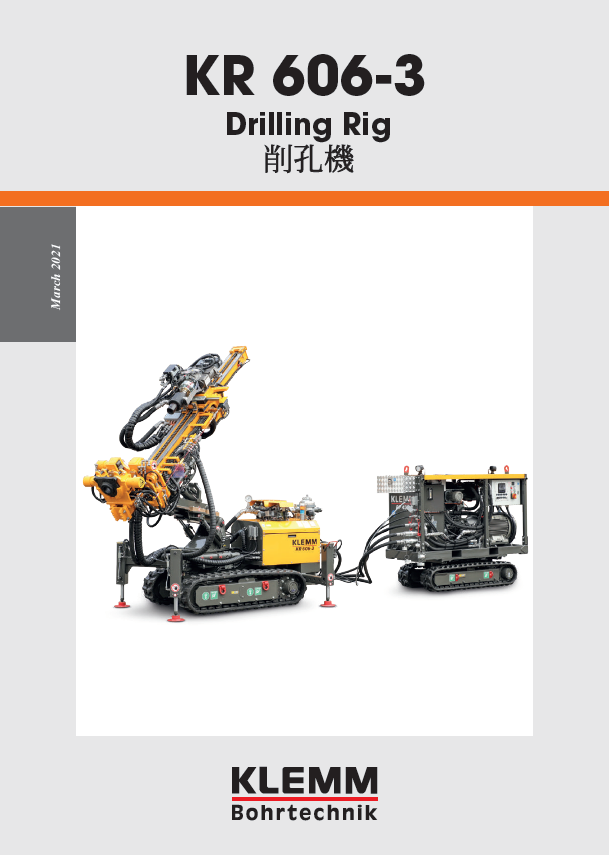

KR 606-3
 特長 Klemm社最小・最軽量のユニバーサルリグ
電気駆動及びエンジン式選択可能、
油圧ユニット分離型
仕様

最大トルク:11 kNm

ドリフタ装着可能
押込/引抜力:30 kN

輸送時全高:2200 mm
輸送時全幅:1200 mm

輸送時全長:3750 mm

クローラ幅:縮 mm、伸1200 mm

アウトリガー幅:1756 mm

削孔機総重量:4.8 t

パワーパック総重量:2.0 t

出力:モーター式: 45 kW

         エンジン式 55.4 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:モーター式:  98 dB(A)

                  エンジン式: 106 dB(A)


PDFカタログをダウンロード

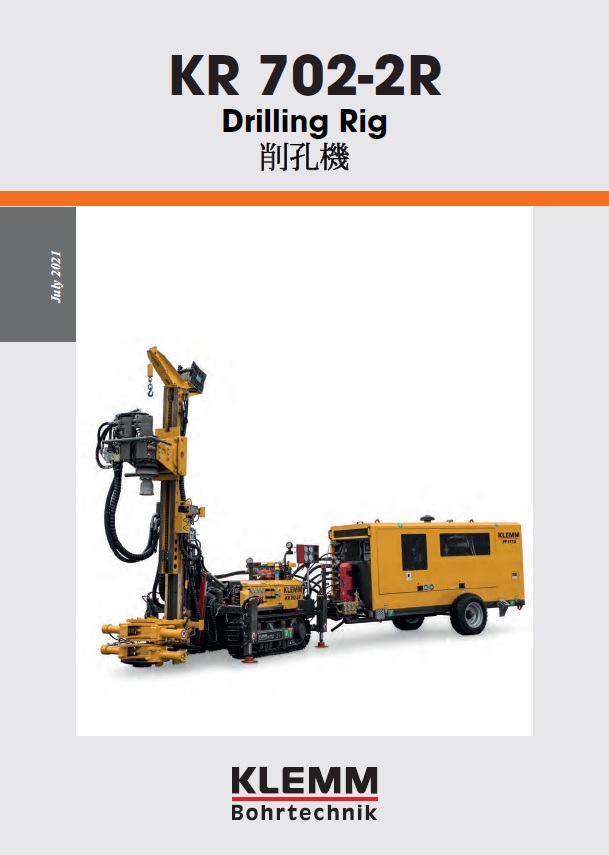

KR 702-2R
特長電気駆動又はエンジン式選択可能
油圧ユニット分離型
仕様

最大トルク:25 kNm

ドリフタ装着可能
押込力:38 kN

引抜力:60 kN

輸送時全高:2255 mm
輸送時全幅:1250 mm

輸送時全長:3300 mm

クローラ幅:縮750 mm、伸1250 mm

アウトリガー幅:1740 mm

削孔機総重量:5.2 t

パワーパック総重量:3.4 t

出力:モーター式: 55 kW

         エンジン式 129 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:モーター式:  96 dB(A)

                  エンジン式: 109 dB(A)


PDFカタログをダウンロード

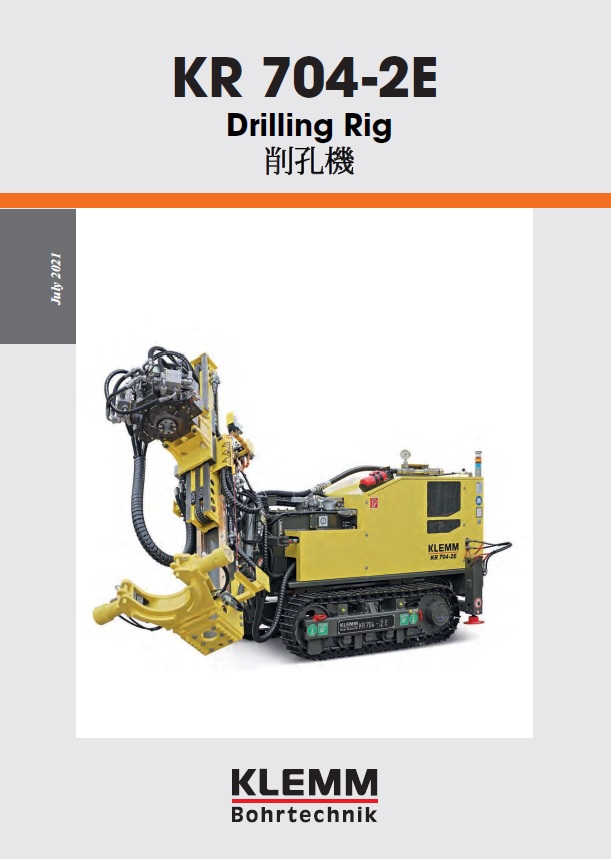

KR 704-2E
 特長  電気駆動、コンパクト設計、排ガスゼロ
仕様

最大トルク:25 kNm

ドリフタ装着可能
押込力:38 kN

引抜力:60 kN

輸送時全高:2160~2600mm
輸送時全幅:1250 mm

輸送時全長:3870~4050 mm

クローラ幅:縮750 mm、伸1250 mm

アウトリガー幅:1690 mm

総重量:5.1~5.2 t

モータ出力:45 kW

騒音レベル:90 dB(A)

PDFカタログをダウンロード

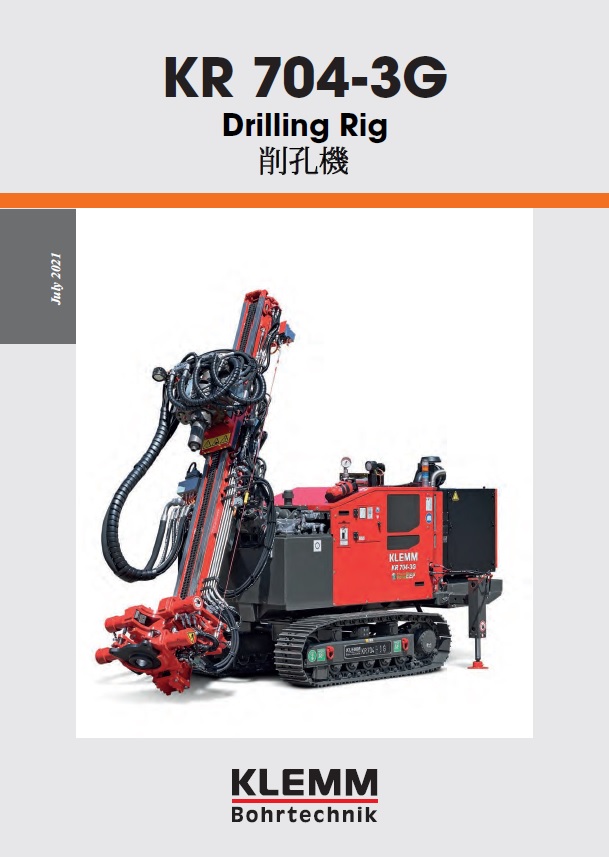

KR 704-3G

  特長

55 kW ディーゼルエンジン、軽量、      コンパクト設計、

仕様

最大トルク:25 kNm

ドリフタ装着可能

押込力:38 kN

引抜力:60 kN

輸送時全高:2400~2850 mm
輸送時全幅:950~1350 mm
輸送時全長:4400~4550 mm

クローラ幅:縮950 mm、伸1350 mm

アウトリガー幅:2010 mm
総重量:6.4~
6.8 t

エンジン出力:55 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:106 dB(A)


PDFカタログをダウンロード

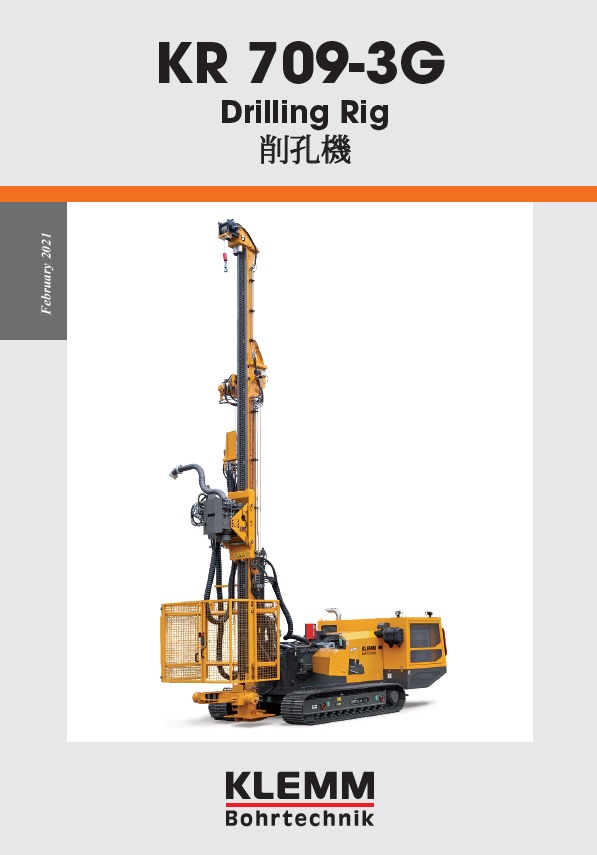

KR 709-3G

 特長
Volvo製エンジン、175 kW出力、最大トルク 53 kNm、エネルギー効率向上パッケージ
仕様

最大トルク:53 kNm

押込/引抜力:130 kN

輸送時全高:3330 mm
輸送時全幅:2600 mm
輸送時全長:10640 mm

クローラ幅:2600 mm

総重量:18.2 t

エンジン出力:175 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル: 110 dB(A)


PDFカタログをダウンロード

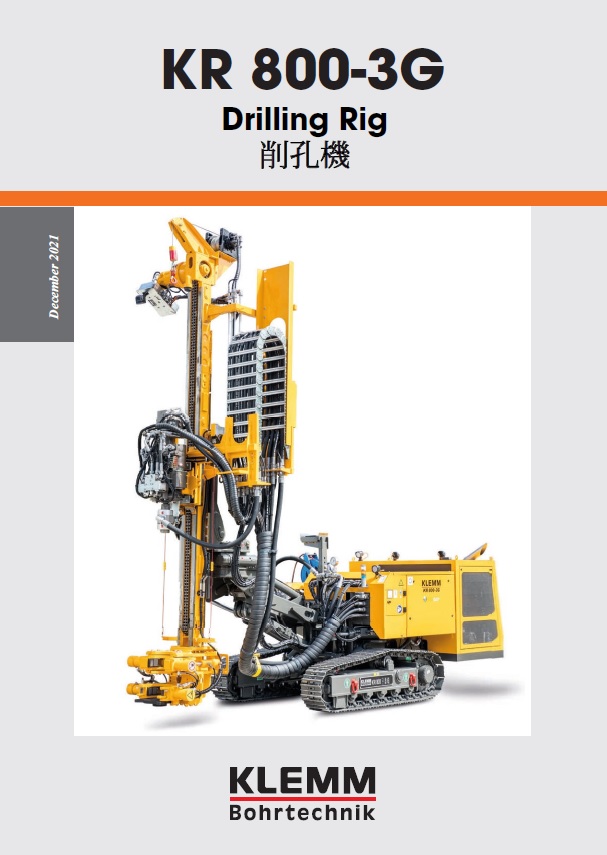

KR 800-3G

 特長
100 kW ディーゼルエンジン、コンパクトでパワフル、総重量9.5t、様々な掘削作業に対応、エネルギー効率向上パッケージ
仕様

最大トルク:21 kNm

ドリフタ装着可能

リモートコントロールシステム標準装備
押込/引抜力:60 kN

輸送時全高:2700 mm
輸送時全幅:2700 mm

輸送時全長:6264 mm

クローラ幅:1800 mm

総重量:9.5 t

エンジン出力:100 kW


PDFカタログをダウンロード

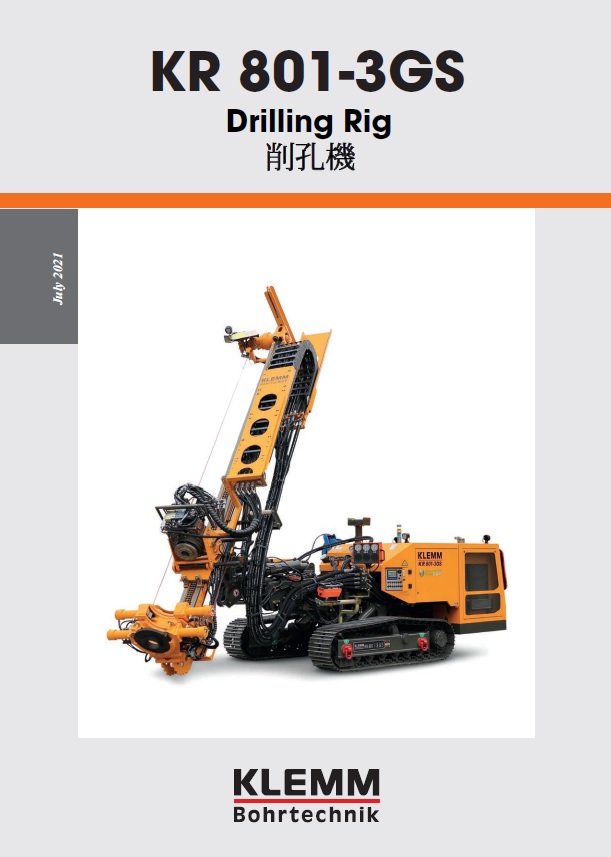

KR 801-3GS

 特長

コンパクト設計、パワフルなエンジン及びポンプ、エネルギー効率向上パッケージ

仕様

最大トルク:22 kNm

ドリフタ装着可能

押込/引抜力:60 kN

輸送時全高:2880 mm
輸送時全幅:2200 mm
輸送時全長:6680 mm

クローラ幅:2200 mm

総重量:12.6 t

エンジン出力:117/129 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:106 dB(A)


PDFカタログをダウンロード

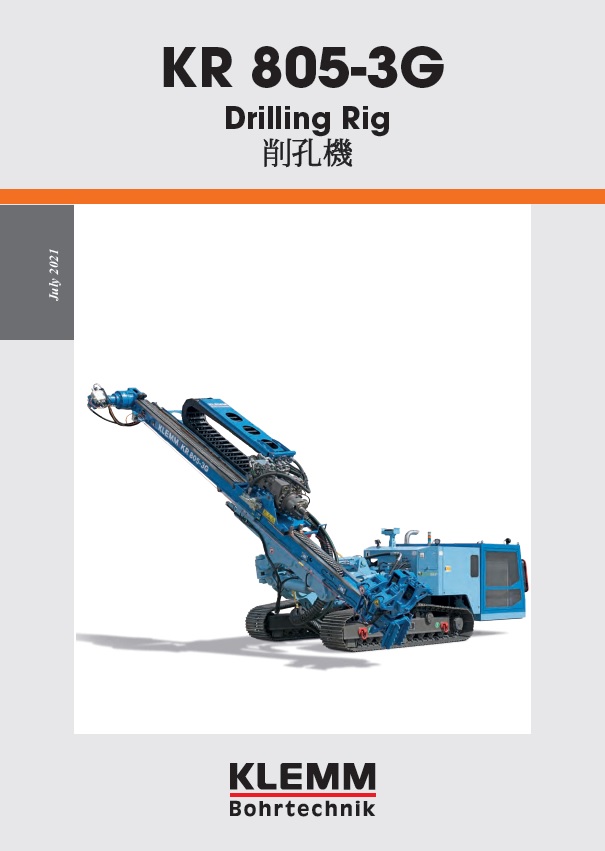

KR 805-3G
特長

160 kW ディーゼルエンジン、省資源化、 幅広い旋回とマストの位置決めが可能      、

仕様

最大トルク:39 kNm

ドリフタ装着可能

ダブルヘッド ドリルユニット可能

押込力:50 kN

引抜力:100 kN

輸送時全高:3000 mm
輸送時全幅:2300 mm
輸送時全長:8450 mm

クローラ幅:縮 2300 mm

総重量:16.3 t

エンジン出力:160 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:109 dB(A)


PDFカタログをダウンロード

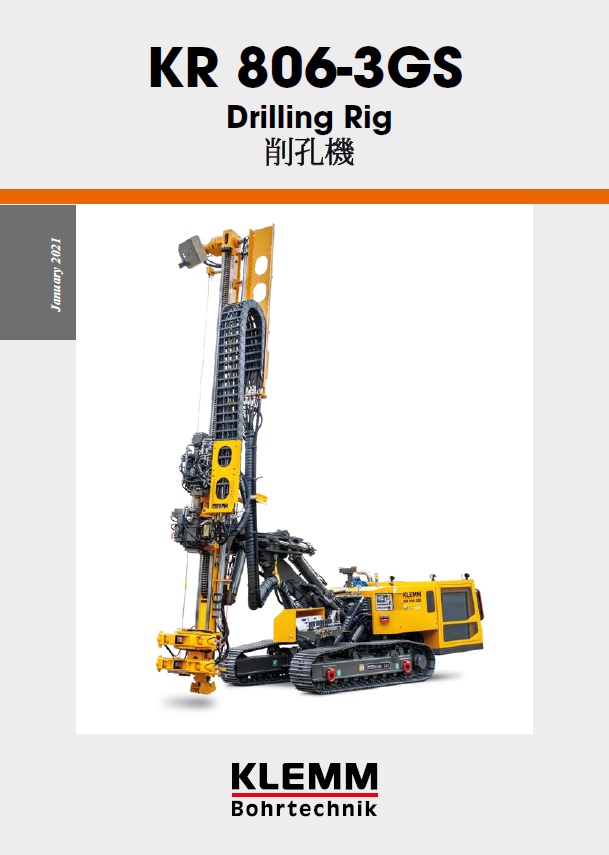

KR 806-3GS

 特長

175 kW ディーゼルエンジン、エネルギ―効率向上パッケージ、燃料消費量及び騒音排出量を大幅に削減

 仕様

最大トルク:39 kNm

ドリフタ装着可能

ダブルヘッド ドリルユニット可能

押込/引抜力:130 kN

輸送時全高:2800 mm
輸送時全幅:2500-2600 mm
輸送時全長:9700 mm

クローラ幅:縮 2500-2600 mm

総重量:19.5 t

エンジン出力:175 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:109 dB(A)


PDFカタログをダウンロード

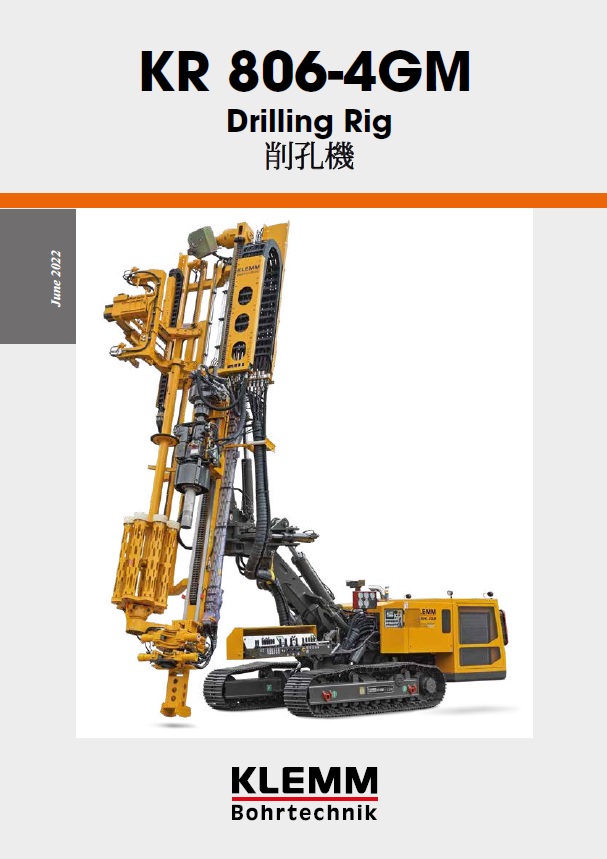

KR 806-4GM
特長

175 kW ディーゼルエンジン、エネルギー効率向上パッケージ、マガジン最大有効長 3000mm

仕様

最大トルク:25 kNm

ドリフタ装着可能

ダブルヘッド ドリルユニット可能

押込力:100 kN

引抜力:50 kN

輸送時全高:3100 mm
輸送時全幅:2800 mm
輸送時全長:11055 mm

クローラ幅:縮 2586 mm

総重量:21.9 t

エンジン出力:175 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:109 dB(A)


PDFファイルをダウンロード

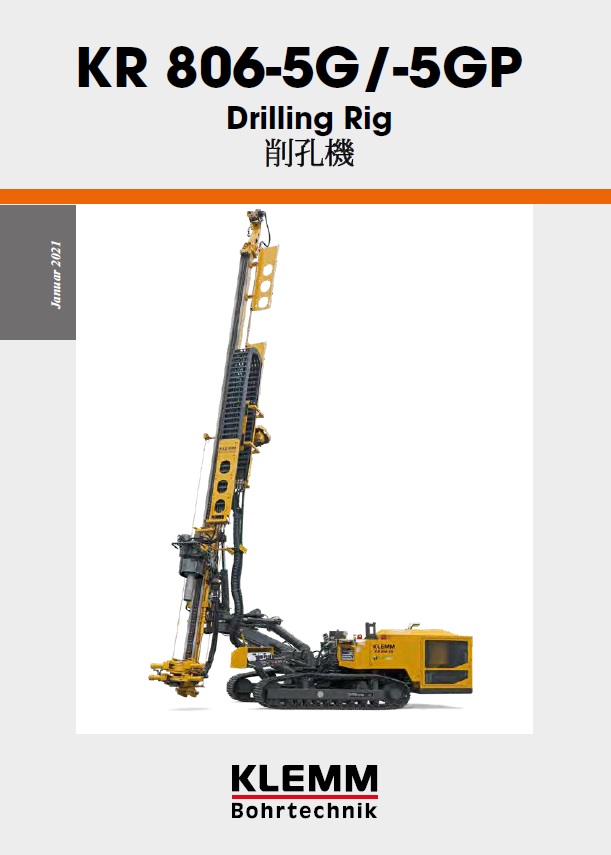

KR 806-5G/-5GP
         特長

254 kW ディーゼルエンジン、エネルギー効率向上パッケージ、パワーリザーブ装備、全機能無線リモコン制御を標準仕様

仕様

最大トルク:39 kNm

ドリフタ装着可能

ダブルヘッド ドリルユニット可能

押込/引抜力:130 kN

輸送時全高:3000 mm
輸送時全幅:2700 mm
輸送時全長:9300 mm

クローラ幅:縮 2700 mm

総重量:19.7 t

エンジン出力:180, 254 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:104, 117 dB(A)


PDFカタログをダウンロード

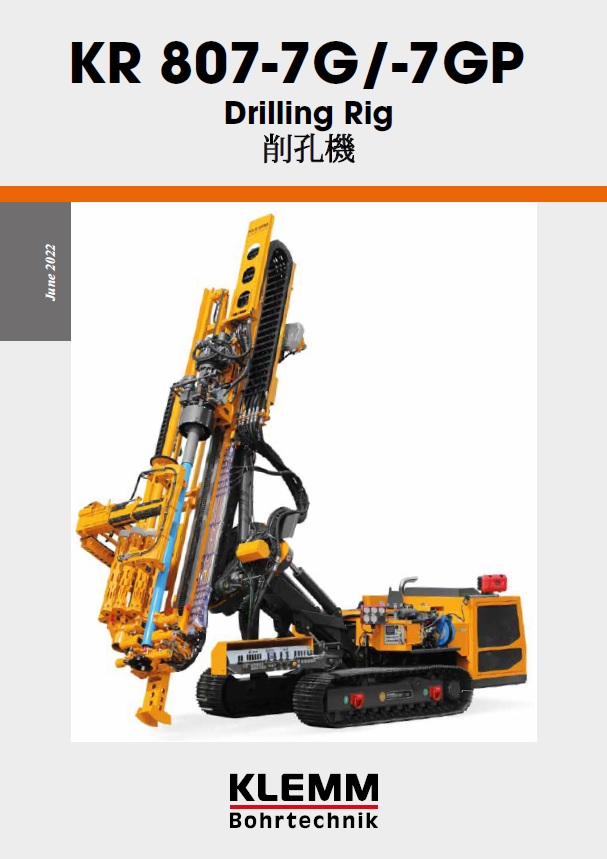

KR 807-7G/-7GP

 特長

254 kW ディーゼルエンジン、エネルギー効率向上パッケージ、スタビライザー足回り、三重構造ターンテーブル、最大ケーシング径254 mm、使用可能ケーシング長3000 mm

仕様

最大トルク:62 kNm

ドリフタ装着可能

ダブルヘッド ドリルユニット可能

押込力:130 kN

引抜力: 50 kN

輸送時全高:3200 mm
輸送時全幅:2800 mm
輸送時全長:10300-11000 mm

クローラ幅:縮 2800 mm

総重量:25.3-26.0 t

エンジン出力:180, 254kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:110, 118 dB(A)


PDFカタログをダウンロード

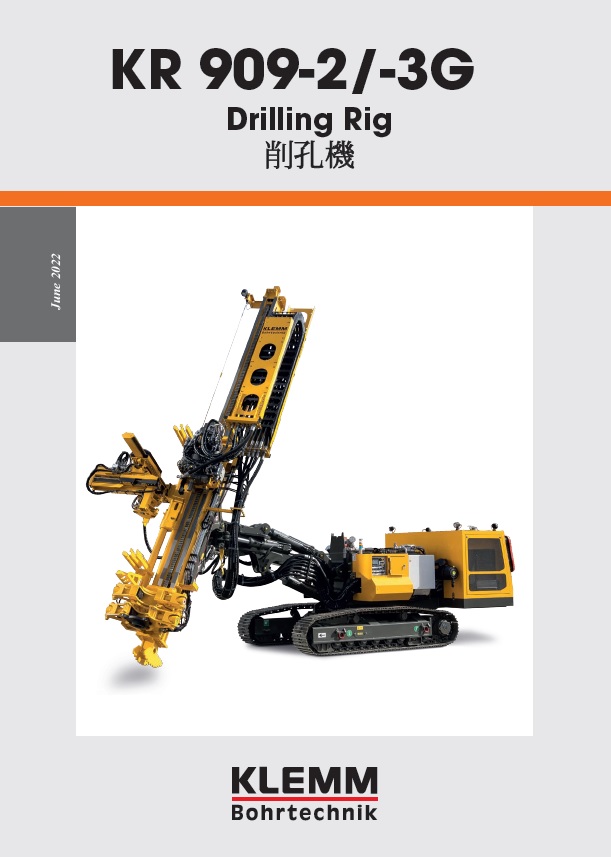

KR 909-2/-3G

 特長

129 kW ディーゼルエンジン、コンパクトでパワフル、エネルギー効率向上パッケージ、使用可能ケーシング長 3000mm

  仕様

最大トルク:34 kNm

ドリフタ装着可能

ダブルヘッド ドリルユニット可能

押込力:48.0 kN

引抜力:97.0 kN

輸送時全高:2850 - 2900 mm
輸送時全幅:2280 mm
輸送時全長:8600 - 8800 mm

クローラ幅:縮 2280 mm

総重量:13.0 - 14.2 t

エンジン出力:129 kW

排出ガス対策:第4次排出ガス規制対応

騒音レベル:115 dB(A)


PDFカタログをダウンロード

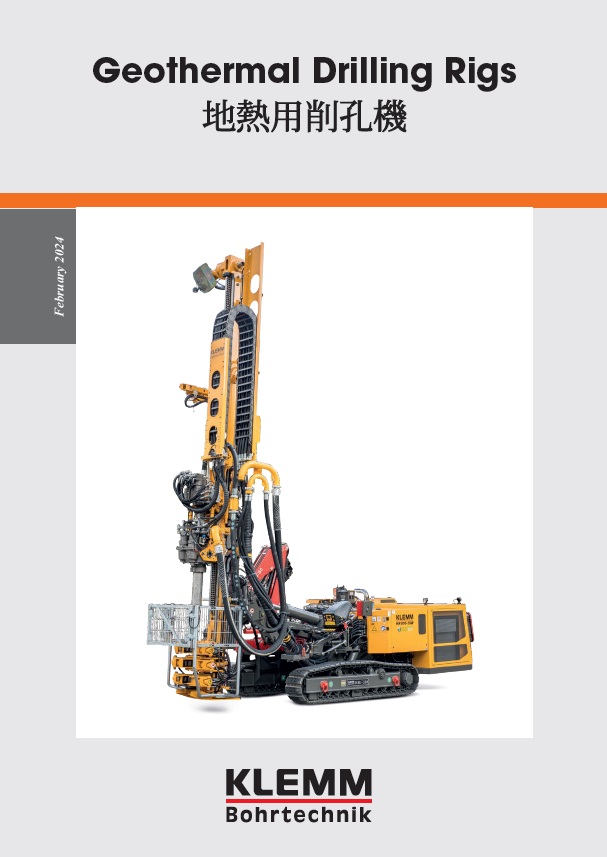

地熱用削孔機

KR 708-3GW & KR 805-3GW

特長


175 kw ディーゼルエンジン、全機能無線リモコン制御、ロッドハンドリングシステム、エネルギー効率向上パッケージ(低騒音・低燃費)

仕様

最大トルク:24.4 - 41.0 kNm

ドリフタ装着可能

ダブルヘッド ドリルユニット可能

KR 708-3GW

引抜力:100 kN or 130 kN

KR 805-3GW

引抜力:130kN + 125 kN

輸送時全高:3000 - 3200 mm
輸送時全幅:2200 - 2457 mm
輸送時全長:8200 - 8854 mm

クローラ幅:縮  2200 - 2246 mm

総重量:13.5 - 20.7 t

エンジン出力:129 - 175 kW

排出ガス対策:第4,5次排出ガス規制対応

騒音レベル:106 - 110 dB(A)


PDFカタログをダウンロード

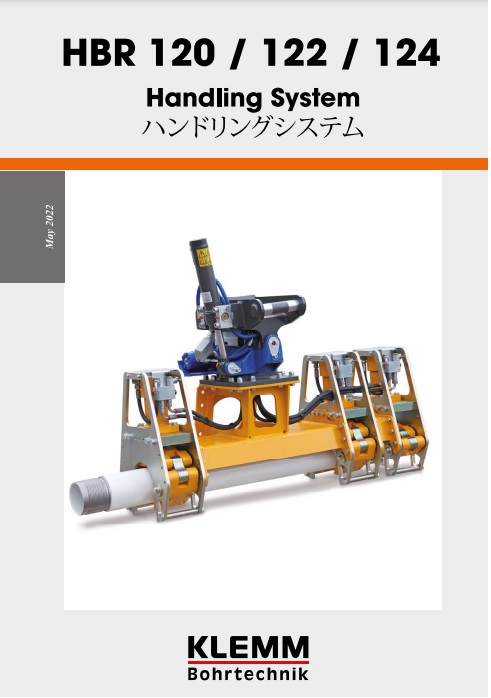

ハンドリングシステム (バックフホー装着)

HBR 120 / 122 / 124
   特長 ・5t以上のバックホー装着用アタッチメ
  ントとして、ケーシングやロッドをハン
  ドリングするシステム。
・全てのケーシングとロッドの組合せは、
 クランプ工程で自動的に中心軸に配置さ
 れます。(特許取得)
仕様

ケーシングとロッドの最大使用長:   3000 mm

シングル・ドリルロッドの最大使用長:4000 mm

クランプの調整:水平又は垂直

ロッドタイプ:シングル又はダブル

クランプの数量:1~3個

HBR タイプ: 120, 122, 124


PDFカタログをダウンロード

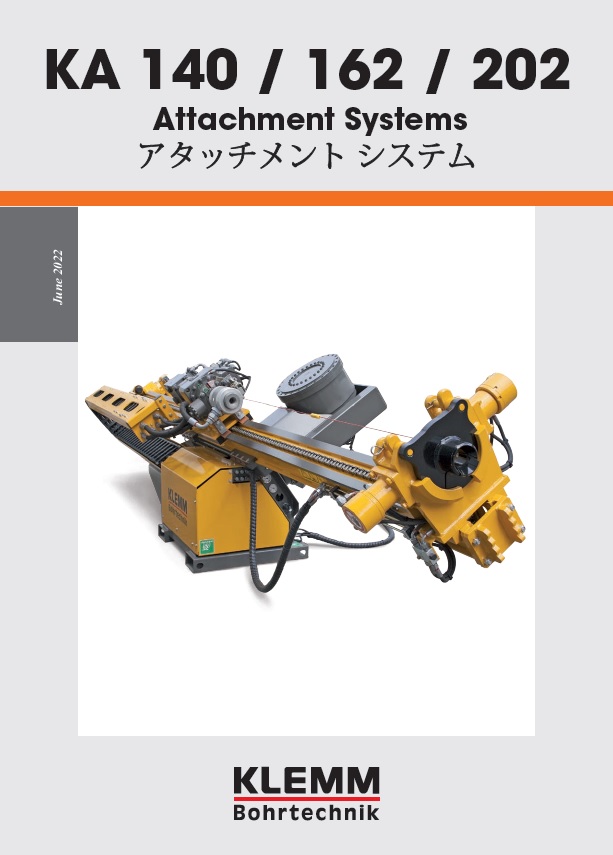

アタッチメントシステム (バックホー装着)

KR 140 / 162 / 202
   特長 最低重量16トンのショベルに使用可能。360°ロールオーバー アタッチメントシステム。クイックカプラ使用。
仕様

フレーム長:5500 - 6200 mm

フィード長:4450 - 4850 mm

チェーン引張強度: 30 - 100 kN

最低重量:16 - 35 t

ロールオーバー:2.2 - 7.0 t

最大オイル流量:280 l/min

最高使用圧力:250 - 270 bar

ロッド:シングル 又はダブル

ロッド使用可能長:3000 mm


PDFカタログをダウンロード

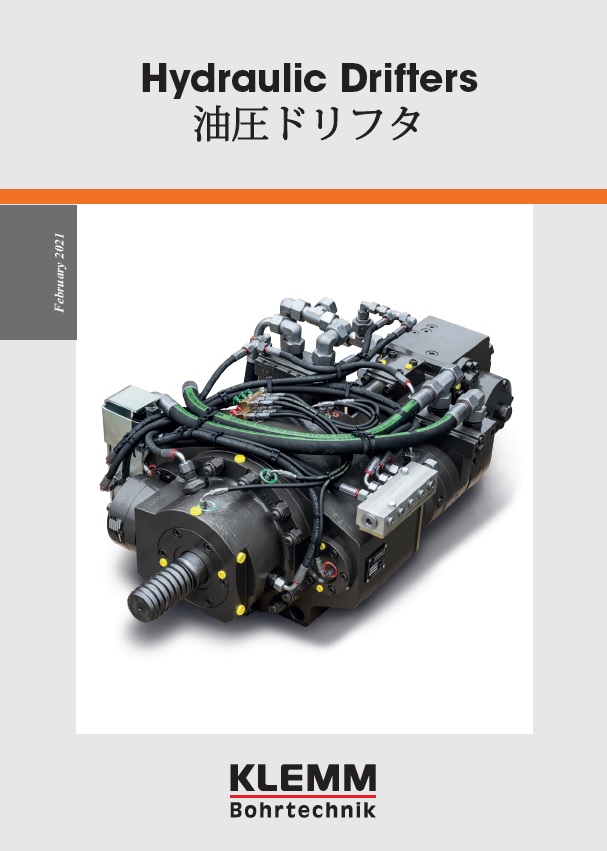

油圧ドリフタ

油圧ドリフタ

 特長
・50年以上の油圧ドリフタの製造及び継続的な開発経験による高い性能と可用性を実現
・さまざまな地盤条件下で迅速かつ効果的なドリリングの結果を提供
仕様

ドリフタタイプ:KD 408 ~ KD 3428

最大トルク:5.0 ~ 33.6 kNm

ドリフタ重量:200 ~ 850 kg

全長:917.5 ~ 1376 mm

ピストン重量:6.8 ~ 28 kg

打撃数:2500 ~ 3100 min-1

最大回転数:128 ~ 362 min-1

最大流量:100 ~ 170 l/min


PDFカタログをダウンロード

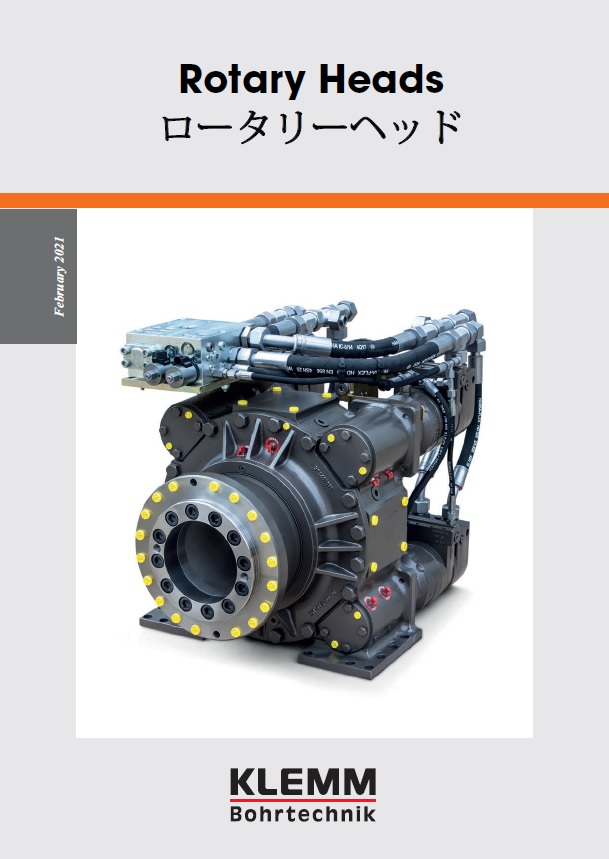

ロータリーヘッド

ロータリーヘッド

特長
・さまざまな出力範囲の油圧式ロータリーヘッドの利用が可能
・全タイプに中空軸 (直径: 20 ~ 180 mm)を装備
・ロータリーヘッドの左右回転方向対応可能
仕様

タイプ:KH4-1 ~ KH14SK

最大トルク:3.2 ~ 61.5 kNm

重量:140 ~ 720 kg

全長:471 ~ 1196 mm

中空軸:20 ~ 180 mm

最大流量:100 ~ 340 min-1



PDFカタログをダウンロード
