RG (ラムゲレーデ) シリーズ

・テレスコピックタイプ(伸縮タイプ)のマストを装備し、運搬時の寸法がコンパクトです。
・組立用(補助)クレーンがなくても、本機搭載の補助ウインチにて組立が可能です。
・空頭制限のある場所や斜坑施工も適しています。
・アタッチメントを交換すれば、以下のような工法も施工ができます。

①油圧バイブロ工法
②ボトムフィードタイプのディープバイブロ工法
③油圧ハンマ工法
④油圧圧入工法
⑤ケリー掘削工法
⑥CFA工法 (連続オーガ)
⑦FOW工法 (場所打ち杭 近接施工)
⑧FDP工法 (置換杭 エコサイトパイル)
⑨SMW工法 (ソイルミキシングウォール)
⓾CSM工法 (カッターソイルミキシング)
⑪SCM工法(シングルコラムミキシング)

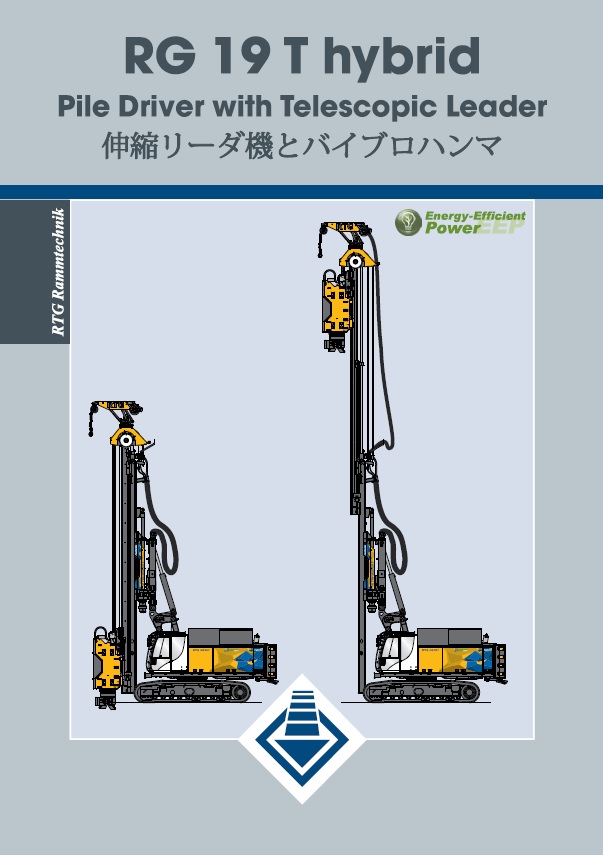

RG19T ハイブリッド New!


 特長

ハイブリッドモデル、最大パイル長 19 m

仕様

最大機械高: 23.9 m

マスト長:伸20.4 m、縮12.2 m
押付け荷重:140 kN

引抜き荷重:200 kN

クローラ全幅:伸4.5 m、縮2.99 m
輸送全長:13.5 m

輸送全幅:2.99 m
輸送重量:54.7 ton

システムパフォーマンス:518 kW
エンジン:CAT C13B (430 kW)

Eモータ:CCR-plug 125A/400V AC) (88kW)

排出ガス規制:第4次排出ガス規制対応


PDFカタログをダウンロード

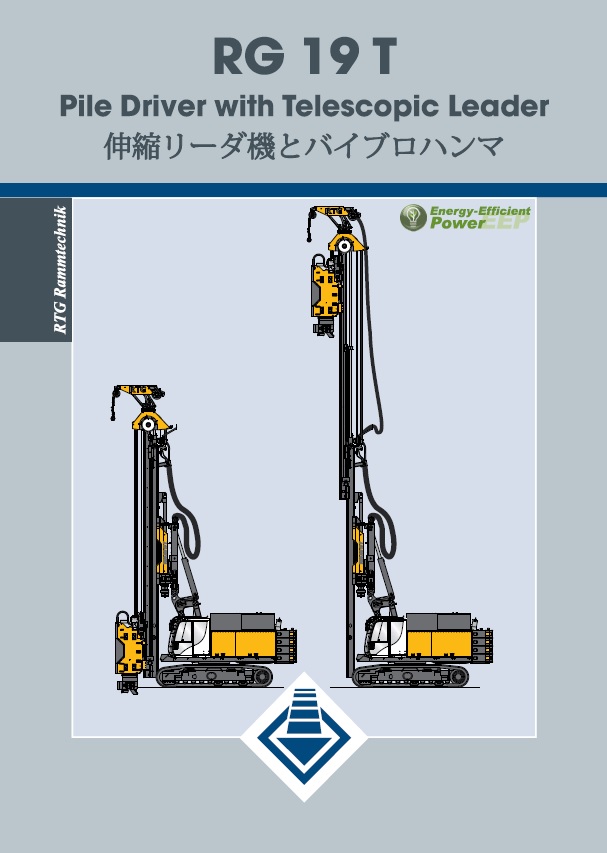

RG19T
特長

最大パイル長 19 m

仕様

最大機械高: 23.9 m

マスト長:伸20.4 m、縮12.2 m
押付け荷重:140 kN

引抜き荷重:200 kN

クローラ全幅:伸4.5 m、縮2.99 m
輸送全長:13.5 m

輸送全幅:2.99 m
輸送重量:52.7 ton
エンジン:CAT C18 (563 kW)

排出ガス規制:第4次排出ガス規制対応


PDFカタログをダウンロード

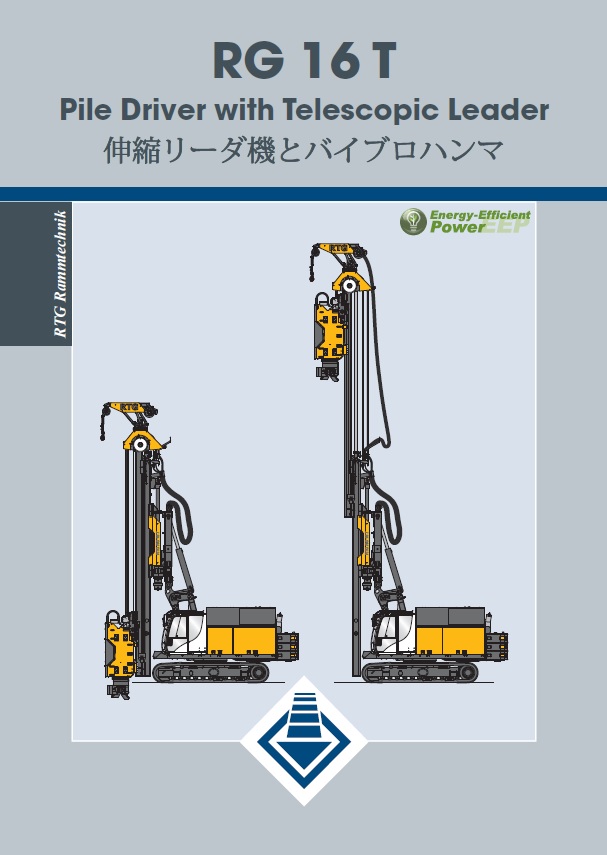

RG16T
特長

最大パイル長 16 m

仕様

最大機械高: 20.7 m

マスト長:伸17.4 m、縮10.6 m
押付け荷重:140 kN

引抜き荷重:200 kN

クローラ全幅:伸4.2 m、縮2.99 m
輸送全長:10.6 m

輸送全幅:2.99 m
輸送重量:45.1 ton
エンジン: CAT C18 (563 kW)

排出ガス規制:第4次排出ガス規制対応


PDFカタログをダウンロード

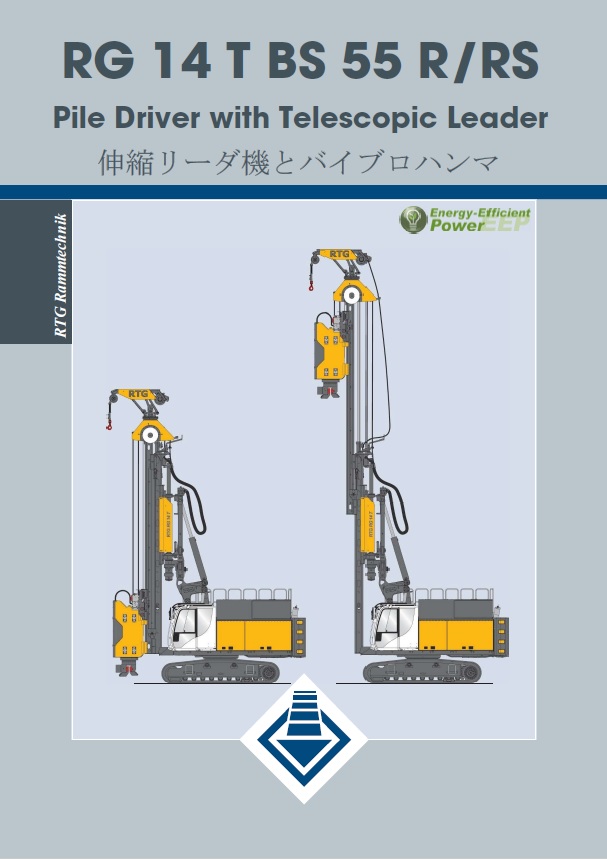

RG14T
特長

最大パイル長 14 m

仕様

最大機械高: 19.0 m

マスト長:伸14.8 m、縮9.3 m
押付け荷重:100 kN

引抜き荷重:180 kN

クローラ全幅:伸4.0 m、縮2.99  m
輸送全長:10.6 m

輸送全幅:2.99 m
輸送重量:37.3 ton
エンジン:CAT C13B (430kW)

排出ガス規制:第4次排出ガス規制対応


PDFカタログをダウンロード


RG機用アタッチメント

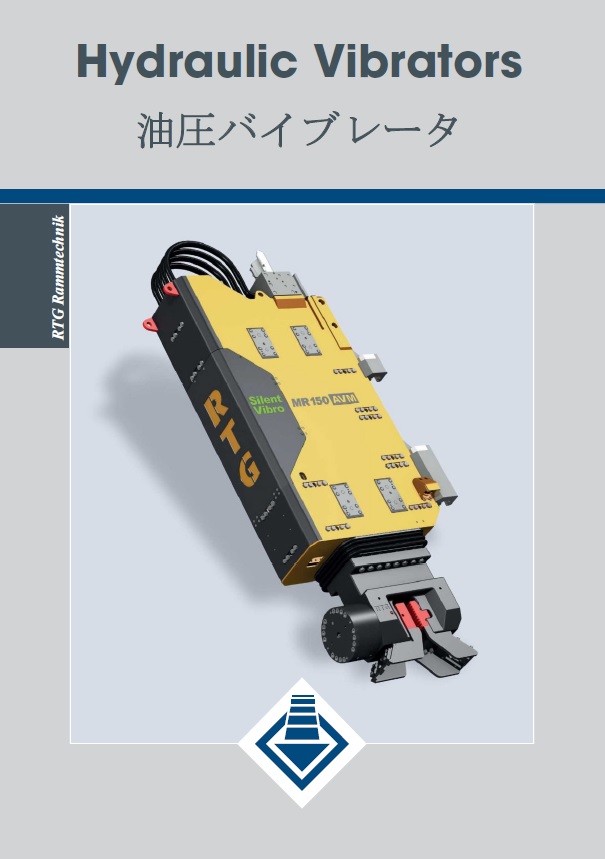

油圧バイブロ
    特長

サイレントバイブロパッケージ、     自動カップリングシステム、

最大起振力 1,500 kN

特殊円筒形ローラーベアリング

仕様

・MR 75 V ~ MR 145 V

 最大起振力:750~1,450 kN

 バイブレータ出力:250 ~ 460 kW

 輸送重量:4,625 ~ 5,765 kg

・MR 85 AVM ~ MR 150 AVM

 最大起振力:650 ~ 1,500 kN

 バイブレータ出力:295 ~ 480 kW

 輸送重量:4,685 ~ 5,765 kg


PDFカタログをダウンロード

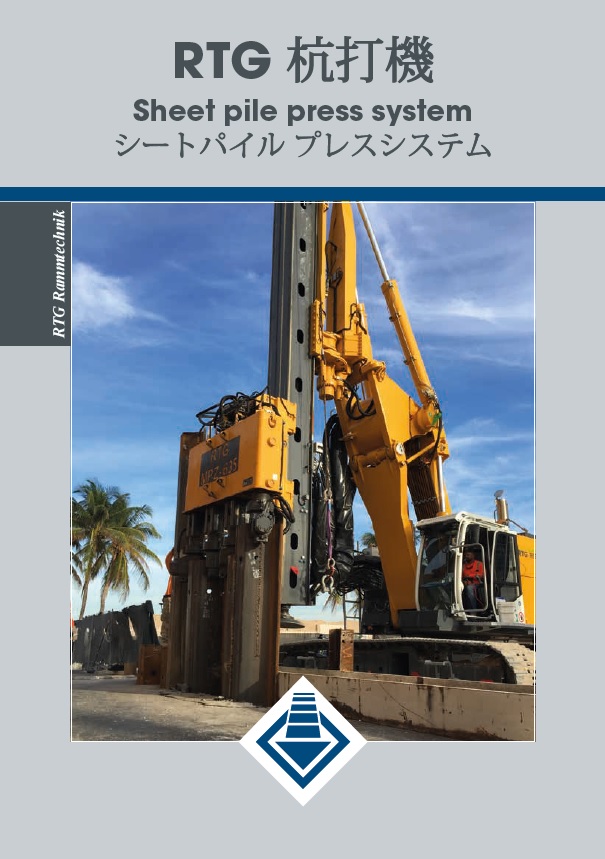

シートパイル プレスシステム
  特長

モジュラーシステムによりU型及びZ型に対応、低騒音・低振動、モジュール設計,    360度回転クランプ、リモコン操作対応

仕様

・MPU (U型)

   区間幅:600 mm

   輸送重量:8,850 kg

・MPZ-630~770 (Z型)

   区間幅:630~770 mm

   輸送重量:7,350~7,950 kg

・押込力:4 x 880 kN

   引抜力:4 x 600 kN

 シリンダーストローク:420 mm

   最大使用圧力:350 bar


PDFカタログをダウンロード

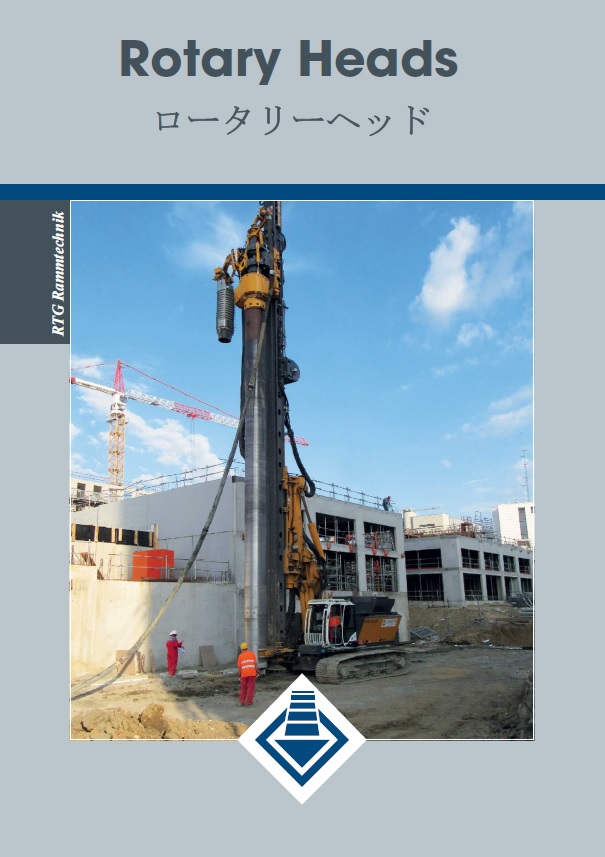

ロータリーヘッド
   特長

様々な用途に対応可能:プレボーリング、近接施工、連続オーガ、置換杭、SCM、SCM-DH, ケリー掘削、CSM、SMW等

 仕様

・MB20-Z~MB155-F

 最大トルク: 23.4 ~ 150 kNm

   輸送重量:1,000~4,800 kg

・DKS50~300

   ケーシング 最大トルク:80~274 kNm

   オーガ最大トルク:50~152 kNm

   輸送重量:5,600~11,700 kg

・KDK200K~275S

   最大トルク:200~273 kNm

・SMW550

   最大トルク:19~51 kNm


PDFカタログをダウンロード

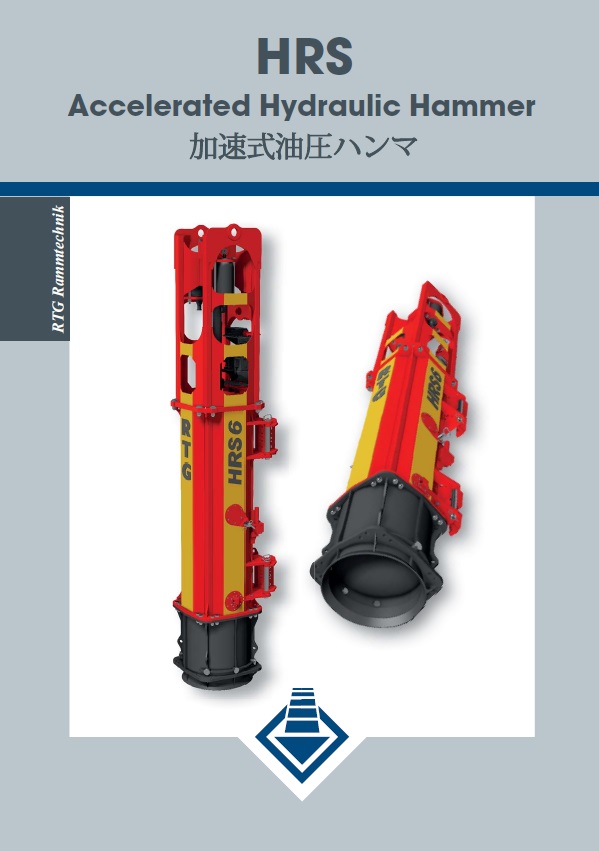

HSR 加速式油圧ハンマ
   特長

自動カップリングシステム対応、コンパクト構造、衝撃音の低減、幅広い種類とサイズの杭を打設

 仕様

・最高落下高さ:1.2 m

・最大エネルギー:58~86 kNm

・使用圧力:180~260 bar

・オイル流量:320 l/min

・油圧パワー: 100~ 140 kW

・重量:8,600~10850 kg

・高さ:5998 mm

・幅:1006 mm

・奥行:1193 mm



PDFカタログをダウンロード
